Q915F電動螺紋三通球閥
Q915F電動螺紋三通球閥是由三通內螺紋球閥和電動執行器組成。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 球閥 > 電動球閥
產品型號：Q914,Q915F
產品口徑：DN06-DN100
產品壓力：1.6Mpa-2.5Mpa
產品材質：CF8,CF8M
產品應用：液體,氣體,蒸汽
設計和制造標準 | GB/T12237/1989；DIN3357/1,2:API608 |
結構長度 | GB/T9113.1、JB/T79；DIN3202;JIS B2002;ASME B16.10 |
法蘭端尺寸 | GB/T9113.1、JB/T79；DIN3202;JIS B2002;ASME B16.10 |
檢驗和測試 | GB/T13927;DIN3230/3;API598;JIS B2003 |
| 零件名稱 | 材質 |
| 閥體 | 不銹鋼CF8M/CF8 |
| 閥蓋 | 不銹鋼CF8M/CF8 |
| 球 | 不銹鋼CF8M/CF8 |
| 球墊 | 聚四氟乙烯PTFE |
| 閥桿 | 不銹鋼CF8M/CF8 |
| 填料 | 聚四氟乙烯PTFE |
| 中口 | 聚四氟乙烯PTFE |
| 大薄片 | 聚四氟乙烯PTFE |
| 壓蓋螺母 | 不銹鋼CF8M/CF8 |
| 手柄 | 不銹鋼CF8M/CF8 |
| 流向指示牌 | ALUMINUM |
| 螺絲 | 不銹鋼CF8 |
| 螺帽 | 不銹鋼CF8 |
| 鎖定裝置 | 不銹鋼CF8 |
| 皮套 | 塑料 |
| 盲蓋 | 不銹鋼CF8M/CF8 |

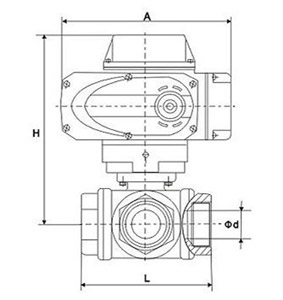

SIZE | d | L | H | D1 | B |
1/2" | 12.7 | 64 | 53 | 97 | 32 |
3/4" | 16 | 76 | 63 | 126 | 38 |
1" | 20 | 87 | 66 | 126 | 43.5 |
1 1 / 4 " | 25 | 96 | 81 | 145 | 48 |
1 1 / 2 " | 32 | 114 | 83 | 145 | 57 |
2" | 38.1 | 142 | 96 | 204 | 71 |
