您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
Q911N電動絲扣高壓球閥
Q911N電動絲扣高壓球閥

Q911N電動絲扣高壓球閥

Q911N電動絲扣高壓球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。

在線訂購
產品詳情

  • Q911N電動絲扣高壓球閥 產品說明

產品型號：Q911N

產品口徑：DN10-100mm

產品壓力：10-16MPa

產品材質：鑄鋼、鍛鋼、不銹鋼

適用溫度：-20℃～350℃

應用范圍：液壓油、高壓氣體、蒸汽、環保處理、污水等


  • Q911N電動絲扣高壓球閥 主要零件材質

零件名稱

材料

閥體、閥蓋

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

閥座密封圈

PTFE、碳素纖維＋PTFE、對位聚苯

填料

V型PTFE、柔性石墨


  • Q911N電動絲扣高壓球閥 性能參數

公稱通徑DN(mm)

DN15-300

公稱壓力

PN(MPa)

10

16

25

32

42

試驗壓力

強度試驗

15

24

37.5

48

63

密封試驗

11

17.6

27.5

35.2

46.2

低壓氣密試驗

0.5～0.7

適用介質

天然氣、水、油、蒸氣、硝酸類(溫度≤130℃)、醋酸類(溫度≤200℃)


  • Q911N電動絲扣高壓球閥 外形尺寸

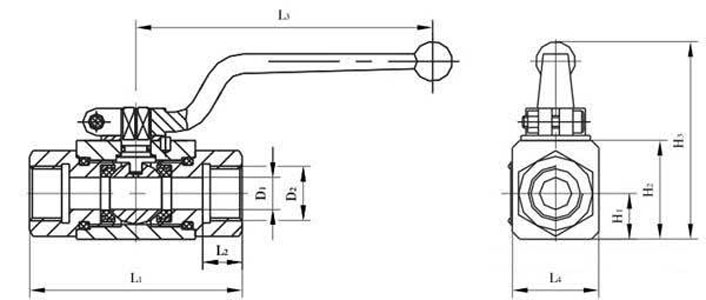

                          Q911N電動絲扣高壓球閥(圖1)

  • 國標高壓球閥外形尺寸

公稱通徑

Q11N-100/160、Q11N-100/160P

Q11N-320、Q11N-320P

管螺紋

尺寸(mm)

管螺紋

尺寸(mm)

d

L

H

W

E

H

W

SW

L

6

1/4

11

70

43

108

42.5

-

-

-

-

70

10

3/8

11

70

43

108

42.5

-

-

-

-

-

15

1/2

11

85

43

108

42.5

1/2

68

130

41

85

20

3/4

14

95

45.5

146

47.5

3/4

77

180

46

95

25

1

21

105

59.5

146

52.5

1

82

180

55

105

32

1 1 /4

25

120

64.5

146

60

1 1 /4

115

300

70

120

40

1 1 /2

32

130

76

254

65

1 1 /2

120

300

80

130

50

2

38

150

81

254

75

2

130

300

100

150


  • 美標NPT高壓球閥外形尺寸

口徑

d

L

L1

H

W

D

L3

NPT3/8"

10

100

60

62

150

1280

10

NPT1/2"

14

100

60

65

150

21.85

10

NPT3/4"

19

140

80

74

180

27.30

13

NPT1"

24

140

80

80

180

34.05

13

NPT11/4"

31

160

90

95

255

42.80

13

NPT11/2"

39

180

100

98

255

48.80

13

NPT2"

48

200

110

108

255

61.35

16


相關標簽：
上一篇: Q947W電動固定法蘭球閥 下一篇: Q915F電動螺紋三通球閥
