底閥
底閥是一種節約能源的閥門，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源，起著只進不出的功能。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
公稱通徑：DN50-DN300
公稱壓力：1.0MPa-2.5MPa
適用介質：水
適用溫度：0℃-80℃
閥體材質：鑄鐵、鑄鋼、不銹鋼
閥門壓力試驗 | GB/T13927-1992 |
閥門結構長度 | GB/T1221-1989 |
閥門標志 | GB/T1220-1989 |
型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | |
強度（水）MPa | 密封（水）MPa | ||||
H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |

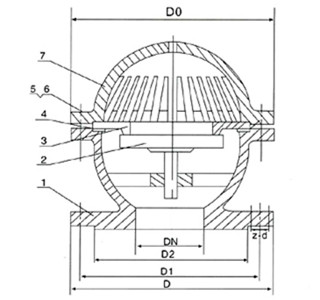

型號 | 公稱通徑 | H | D | D1 | D2 | Z-d |
H42X | 32 | 105 | 120 | 90 | 70 | 4-φ14 |
40 | 110 | 130 | 100 | 80 | 4-φ14 | |
50 | 125 | 140 | 110 | 90 | 4-φ14 | |
65 | 150 | 160 | 130 | 110 | 4-φ14 | |
80 | 175 | 185 | 150 | 128 | 4-φ18 | |
100 | 190 | 205 | 170 | 148 | 4-φ18 | |
125 | 240 | 235 | 200 | 178 | 8-φ18 | |
150 | 280 | 260 | 225 | 202 | 8-φ18 | |
200 | 360 | 315 | 280 | 258 | 8-φ18 |
