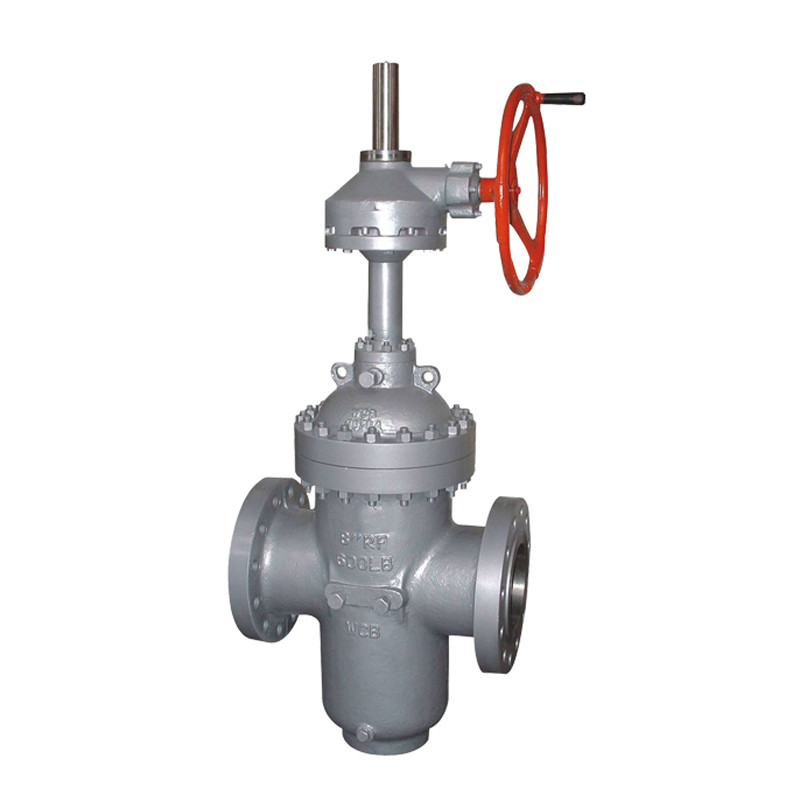

Z43帶導流孔平板閘閥
Z43F帶導流孔平板閘閥具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
Z43F帶導流孔平板閘閥具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石油、長輸管線等領域。工作保溫閘閥溫度-29℃～129℃，閥體材料鑄鋼。
1、閥體有鑄造和焊接兩種結構。
2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。
3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。
4、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。
5、帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
6、閥門的全開的，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
7、帶導流孔平板閘閥采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。
8、帶導流孔平板閘閥關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
9、全封閉結構，防護性能好，可適應全天候要求。
10、帶導流孔平板閘閥設有指示桿或觀察窗以表示閥門的啟閉情況。
| 設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 壓力-溫度 | 產品標識 |
| JB/T5298 | JB/T5298 | JB/79 | JB/T5298 | GB9131 | GB/T12220 |
| API6D | API6D | ANSI-16.5 | API6D | ANSI B16.34 | MSS SP-25 |
| 設計等級 | 常溫下試驗壓力（MPa） | 適用溫度℃ | 適用介質 | |||||||
| 殼體 | 左密封 | 左密封 | 低壓密封 | “G”型 | “D”型 | 普通型 | “抗硫”型 | “基本”型 | ||
| 公稱壓力PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～50 | -45～21 | -2～121 | H2S和CO2總含量大于500mg/m2的介質 | 石油天然氣、水等 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
| 磅級Lb | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||||
| 300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||||
| 閥門/閥蓋 | WCB | WC6 | A352-LCB | A351-CF8M |
| 閘板 | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
| 閥桿 | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
| 閥座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
| 填料 | NBR/FPM | 柔性石墨/Flexible Graphite | 聚四氟乙烯/PTFE+FPM | |
| 墊片 | — | |||
| 螺栓 | 35 | 35CrMo | A193-B7M | A193-B8 |
| 適用介質 | 水、油口、蒸汽 | 蒸汽、油品 | 丙烷、乙烯 | 硝酸類 |
PN(MPa) | DN | L | D | D1 | D2 | D0 | f | b | H | H1 | Z-φ |
1.6 | 50 | 178 | 160 | 125 | 100 | 250 | 3 | 16 | 584 | 80 | 4-18 |
65 | 190 | 180 | 145 | 120 | 250 | 3 | 18 | 634 | 95 | 4-18 | |
80 | 203 | 195 | 160 | 135 | 250 | 3 | 20 | 688 | 100 | 8-18 | |
100 | 229 | 215 | 180 | 155 | 300 | 3 | 20 | 863 | 114 | 8-18 | |
125 | 254 | 245 | 210 | 185 | 350 | 3 | 22 | 940 | 132 | 8-18 | |
150 | 267 | 280 | 240 | 210 | 350 | 3 | 24 | 1030 | 150 | 8-23 | |
200 | 292 | 335 | 295 | 265 | 350 | 3 | 26 | 1277 | 168 | 12-23 | |
250 | 330 | 405 | 355 | 320 | 400 | 3 | 30 | 1491 | 203 | 12-25 | |
300 | 356 | 460 | 410 | 375 | 450 | 4 | 30 | 1701 | 237 | 12-25 | |
350 | 381 | 520 | 470 | 435 | 500 | 4 | 34 | 1875 | 265 | 16-25 | |
400 | 406 | 580 | 525 | 485 | 305 | 4 | 36 | 2180 | 300 | 16-30 | |
450 | 432 | 640 | 585 | 545 | 305 | 4 | 40 | 2440 | 325 | 20-30 | |
500 | 457 | 705 | 650 | 608 | 305 | 4 | 44 | 2860 | 360 | 20-34 | |
600 | 508 | 840 | 770 | 718 | 305 | 5 | 48 | 3450 | 425 | 20-41 | |
700 | 610 | 910 | 840 | 788 | 305 | 5 | 50 | 3960 | 460 | 24-41 | |
800 | 660 | 1020 | 950 | 898 | 305 | 5 | 52 | 4550 | 512 | 24-41 | |
900 | 711 | 1120 | 1050 | 998 | 250 | 5 | 54 | 5250 | 565 | 28-41 | |
1000 | 811 | 1255 | 1170 | 1110 | 250 | 5 | 56 | 5870 | 630 | 28-48 | |
2.5 | 50 | 178 | 160 | 125 | 100 | 250 | 3 | 20 | 584 | 80 | 4-18 |
65 | 190 | 180 | 145 | 120 | 300 | 3 | 22 | 634 | 95 | 8-18 | |
80 | 203 | 195 | 160 | 135 | 350 | 3 | 22 | 688 | 100 | 8-18 | |
100 | 229 | 230 | 190 | 160 | 350 | 3 | 24 | 863 | 114 | 8-23 | |
125 | 254 | 270 | 220 | 188 | 350 | 3 | 28 | 940 | 132 | 8-25 | |
150 | 267 | 300 | 250 | 218 | 400 | 3 | 30 | 1030 | 150 | 8-25 | |
200 | 292 | 360 | 310 | 278 | 450 | 3 | 34 | 1277 | 168 | 12-25 | |
250 | 330 | 425 | 370 | 332 | 500 | 3 | 36 | 1491 | 203 | 12-30 | |
300 | 356 | 485 | 430 | 390 | 305 | 4 | 40 | 1701 | 237 | 16-30 | |
350 | 381 | 550 | 490 | 448 | 305 | 4 | 44 | 1875 | 265 | 16-34 | |
400 | 406 | 610 | 550 | 505 | 305 | 4 | 48 | 2180 | 300 | 16-34 | |
450 | 432 | 660 | 600 | 555 | 305 | 4 | 50 | 2440 | 325 | 20-34 | |
500 | 457 | 730 | 660 | 610 | 305 | 4 | 52 | 2860 | 360 | 20-41 | |
600 | 508 | 840 | 770 | 718 | 305 | 5 | 56 | 3450 | 425 | 20-41 | |
700 | 610 | 955 | 875 | 815 | 305 | 5 | 60 | 3960 | 460 | 24-48 | |
800 | 660 | 1070 | 990 | 930 | 305 | 5 | 64 | 4550 | 512 | 24-48 | |
900 | 711 | 1180 | 1090 | 1025 | 5 | 66 | 5250 | 595 | 28-54 | ||
1000 | 811 | 1305 | 1210 | 1140 | 5 | 68 | 5870 | 660 | 28-54 |
