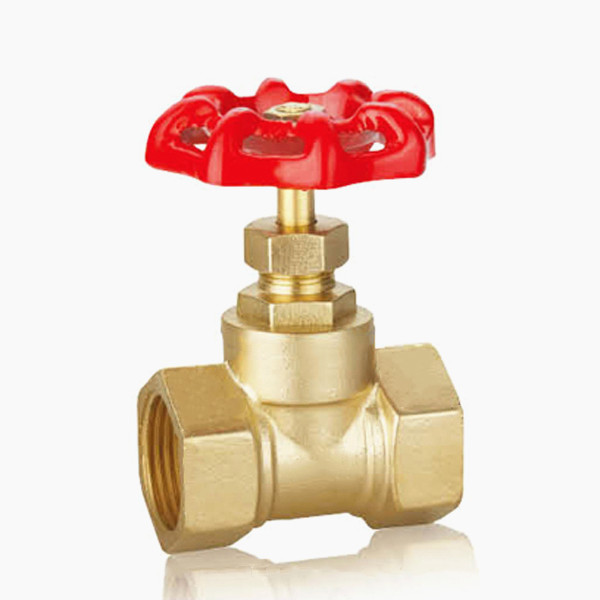

Z15W-16T黃銅閘閥
Z15W-16T黃銅閘閥是通過手輪旋轉驅動閘板沿通道軸線垂直方向移動切斷接通介質控制部件，全開、全關不可做調節流量。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
公稱通徑：DN15-DN300
公稱壓力：1.6MPa
適用介質：水、油、蒸汽、氣體、非腐蝕性介質
適用溫度：-20℃-120℃
閥體材質：黃銅、青銅、炮金銅
連接方式：螺紋連接
結構形式：閘板式
驅動方式：手動
制造標準：國標GB、德國DIN、美國API、ANSI
1、液體阻力小；
2、開閉所需外力較小；
3、介質的流向不受限制；
4、全開時，密封面工作介質的沖蝕比截止閥小。

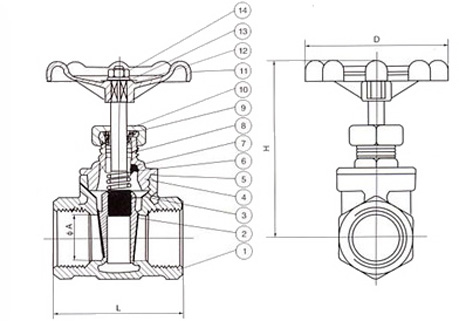

DN | SIZE | L | B | H | D |
15 | 1/2" | 45 | 14 | 72 | 53 |
20 | 3/4" | 48 | 19 | 77 | 53 |
25 | 1" | 54.5 | 23 | 86 | 59 |
32 | 1-1/4" | 60 | 29 | 100 | 72 |
40 | 1-1/2" | 63 | 36 | 113 | 72 |
50 | 2" | 69 | 47 | 120 | 78 |

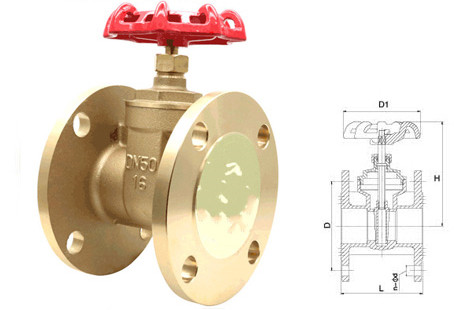

DN | SIZE | L | H | D | D1 | n-φd |
25 | 1" | 105 | 61 | 25 | 85 | 4-φ14 |
32 | 1-1/4" | 121 | 67 | 32 | 100 | 4-φ18 |
40 | 1-1/2" | 136 | 71.5 | 40 | 110 | 4-φ18 |
50 | 2" | 146 | 85.5 | 50 | 125 | 4-φ18 |
65 | 2-1/2" | 164 | 94 | 65 | 145 | 8-φ18 |
80 | 3" | 182 | 108.5 | 80 | 160 | 8-φ18 |
100 | 4" | 212 | 124.5 | 100 | 180 | 8-φ19 |
125 | 5" | 311 | 160 | 125 | 210 | 8-φ18 |
150 | 6" | 353 | 196 | 150 | 240 | 8-φ22 |

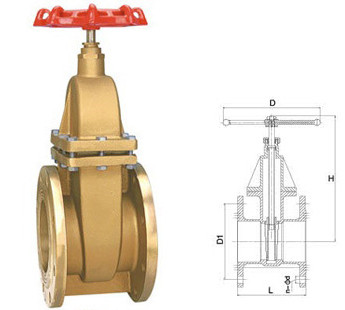

DN | SIZE | L | H | D | D1 | n-φd |
15 | 1/2" | 80 | 80.5 | 65 | 60 | 4-φ14 |
20 | 3/4" | 90 | 87.5 | 75 | 60 | 4-φ14 |
25 | 1" | 100 | 98.5 | 85 | 60 | 4-φ14 |
32 | 1-1/4" | 110 | 120 | 100 | 80 | 4-φ18 |
40 | 1-1/2" | 120 | 128 | 110 | 80 | 4-φ18 |
50 | 2" | 125 | 137 | 125 | 110 | 4-φ18 |
65 | 2-1/2" | 140 | 165 | 140 | 130 | 4-φ18 |
80 | 3" | 160 | 198 | 160 | 178 | 8-φ18 |
100 | 4" | 180 | 241 | 180 | 200 | 8-φ18 |
