700X多功能水泵控制閥
700X多功能水泵控制閥是一種安裝在水泵出口處，防止介質倒流的逆止類閥門。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
700X多功能水泵控制閥是一種安裝在水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前，閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘和水擊聲，當水泵完全停止后，閥門在完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝，維修方便。

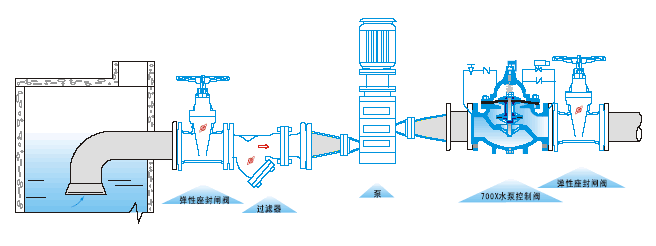

700X水泵控制閥當水泵工作閥門向下游供水時，電磁導閥全開，針閥調到適當開度，上游水經過針閥，導閥，單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室壓力保持主閥處于合適開度，保持下游正常供水。
700X水泵控制閥當水泵停止工作時，電磁導閥先關閉，主閥停止排水，主閥室壓力升高，主閥開始關閉，當關閉90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉，此時，主閥下游水經過單向閥進入主控制室，控制室壓力升高，主閥關閉。
公稱壓力Mpa | 殼體實驗壓力Mpa | 密封實驗壓力Mpa | 適用介質 | 適用溫度 |
1.0 | 1.5 | 1.1 | 水 | 0~80℃ |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
零件名稱 | 材質 |
閥體，閥蓋 | 鑄鐵，鑄鋼，球墨鑄鐵 |
閥座 | 青銅，不銹鋼 |
閥瓣 | 碳鋼，不銹鋼，丁晴橡膠 |
閥桿 | 青銅，不銹鋼 |
膜片壓板 | 鑄鋼，不休鋼 |
彈簧 | 不銹鋼 |

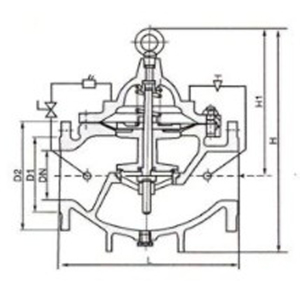

DN | L | A | A1 | H | H1 | F | Dmm | D1mm | D2mm | n-Φd | |||||
mm | mm | mm | mm | mm | mm | PN1.0 | PN1.6 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN1.0 | PN1.6 | |
20 | 180 | 292 | 136 | 342 | 247 | 116 | 105 | 105 | 75 | 75 | 75 | 58 | 58 | 4-13.5 | 4-13.5 |
25 | 180 | 292 | 136 | 342 | 247 | 116 | 115 | 115 | 85 | 85 | 85 | 68 | 68 | 4-13.5 | 4-13.5 |
32 | 180 | 292 | 136 | 342 | 247 | 116 | 140 | 140 | 100 | 100 | 100 | 78 | 78 | 4-17.5 | 4-17.5 |
40 | 240 | 330 | 155 | 395 | 278 | 170 | 150 | 150 | 110 | 110 | 112 | 88 | 88 | 4-17.5 | 4-17.5 |
50 | 240 | 330 | 155 | 395 | 278 | 170 | 165 | 165 | 125 | 125 | 125 | 102 | 102 | 4-17.5 | 4-17.5 |
65 | 250 | 350 | 165 | 405 | 298 | 180 | 185 | 185 | 145 | 145 | 145 | 122 | 122 | 4-17.5 | 4-17.5 |
80 | 285 | 365 | 175 | 430 | 313 | 210 | 200 | 200 | 160 | 160 | 160 | 133 | 133 | 8-17.5 | 8-17.5 |
100 | 360 | 410 | 195 | 510 | 350 | 275 | 220 | 220 | 180 | 180 | 190 | 158 | 158 | 8-17.5 | 8-17.5 |
125 | 400 | 455 | 220 | 560 | 365 | 310 | 250 | 250 | 210 | 210 | 220 | 184 | 184 | 8-17.5 | 8-17.5 |
150 | 455 | 475 | 230 | 585 | 420 | 355 | 285 | 285 | 240 | 240 | 250 | 212 | 212 | 8-22 | 8-22 |
200 | 585 | 530 | 255 | 675 | 450 | 460 | 340 | 340 | 295 | 295 | 310 | 268 | 268 | 8-22 | 12-22 |
250 | 650 | 623 | 300 | 730 | 470 | 500 | 395 | 405 | 350 | 355 | 370 | 320 | 320 | 12-22 | 12-26 |
300 | 800 | 700 | 340 | 760 | 490 | 580 | 445 | 460 | 400 | 410 | 430 | 370 | 370 | 12-22 | 12-26 |
350 | 860 | 840 | 415 | 840 | 526 | 640 | 505 | 520 | 460 | 470 | 490 | 430 | 430 | 16-22 | 16-26 |
400 | 960 | 880 | 430 | 910 | 570 | 715 | 565 | 580 | 515 | 525 | 550 | 482 | 482 | 16-26 | 16-30 |
450 | 1075 | 930 | 460 | 1030 | 610 | 780 | 615 | 640 | 565 | 585 | 600 | 532 | 550 | 20-26 | 20-30 |
500 | 1075 | 980 | 490 | 1135 | 665 | 830 | 670 | 715 | 620 | 650 | 660 | 585 | 585 | 20-26 | 20-33 |
600 | 1230 | 1060 | 530 | 1270 | 725 | 920 | 780 | 840 | 725 | 770 | 770 | 685 | 685 | 20-30 | 20-36 |
700 | 1650 | 1130 | 560 | 1460 | 865 | 980 | 895 | 910 | 840 | 840 | 875 | 800 | 800 | 24-30 | 24-36 |
800 | 1750 | 1230 | 610 | 1640 | 975 | 1050 | 1015 | 1025 | 950 | 950 | 990 | 905 | 905 | 24-33 | 24-39 |
