Q41F46襯氟球閥
手動襯氟球閥采用氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
手動襯氟球閥采用氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。
襯四氟球閥基本系列為Q41F46型，除具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
（1）采用FEP襯里層的球閥,具有較好的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它強腐蝕性質；
（2）采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，便于管路系統的通球掃線和管路維護；
（3）啟閉件球件與閥桿鑄（鍛）為一體，制止了由于壓力變化引起閥桿沖出承壓件內的可能性；
（4）結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，模壓工藝不同，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
（5）兩段、三段式構可適應多種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線方便維護、維修。
| 制造標準 | 國標GB、德國DIN、美國API、ANSI |
| 結構長度 | GB12221 |
法蘭標準 | JB/T79-94 |
| GB9113.1-26 | |
| 檢驗試驗 | JB/T9092-99 |
| 驅動方式 | 手動、電動、氣動、蝸輪 |
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| ZT | WCB | CF8 | CF8M | CF3 | CF3M | ||
| 1 | 閥體／閥蓋 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球體/閥桿 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
| 3 | 襯里／閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
| 4 | 填料/壓蓋 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
| 7 | 緊固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||

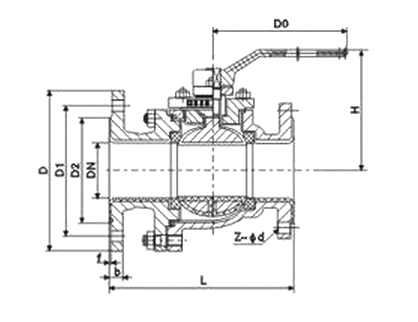

公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | ||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.6MPa | ||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 130 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 140 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 222 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 305 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 356 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 394 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
