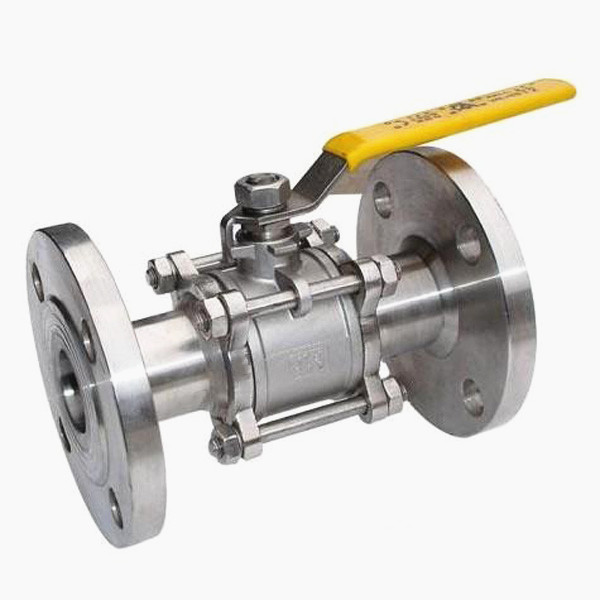

三片式法蘭球閥
三片式法蘭球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
您好，歡迎訪問中鼎閥業(yè)（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優(yōu)質方案
全國服務熱線15370222117
全國服務熱線15370222117
產品型號：Q41F
公稱通徑：DN15～DN100
公稱壓力：1.6Mpa～6.4Mpa（W.O.G）
適用溫度：-20～232℃～350℃
閥體材質：鑄鋼、不銹鋼
適用介質：水、油、氣及某些腐蝕性液體
結構形式：球形
連接方式：法蘭
驅動方式：手動、電動、氣動
制造標準：國標GB、德國DIN、美國API、ANSI、ISO
設計規(guī)范：GB/T 12237
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
| 公稱壓力 | 1.6-6.4MPa |
| 適用穩(wěn)定范圍 | -20～232℃～350℃ |
| 適用介質 | 水、油、氣及某些腐蝕性液體（W。O。G） |
| 對焊標準(BW) | GB12224.ANSIB16.25 |
| 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | |
| 螺栓 | 不銹鋼SS304 | 碳鋼 |
| 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 螺母 | 不銹鋼SS304 | 碳鋼 |
| 閥蓋 | 不銹鋼CF8/CF8M | 碳鋼WCB |
| 閥體 | 不銹鋼CF8/CF8M | 碳鋼WCB |
| 球體 | 不銹鋼CF8 | 不銹鋼CF8 |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 壓緊螺母 | 不銹鋼SS316 | 不銹鋼SS304 |
| 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |

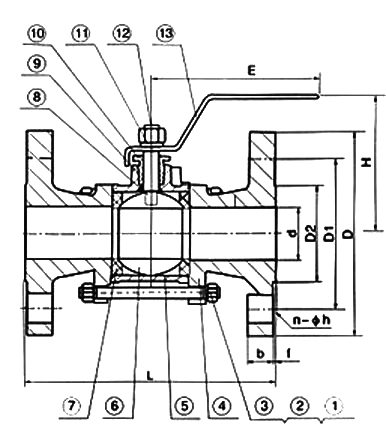

| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| w | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
