SD341X伸縮蝶閥
伸縮蝶閥是為了避免管道因熱脹冷縮和其它因素造成的管道軸向偏差，而專業設計而成的一種閥門，其結構長度在管道上可以自由伸縮。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
SD341X-6、SD341X-10 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。
1、結構獨特，設計靈活，重量輕，省力，啟閉迅速
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便
3、密封部位可調節更換，密封性能可靠
| 公稱通徑 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤80℃ | |||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 橡膠、聚四氟、聚內脂、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼、鉻鉬鋼 |
| 伸縮管 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |

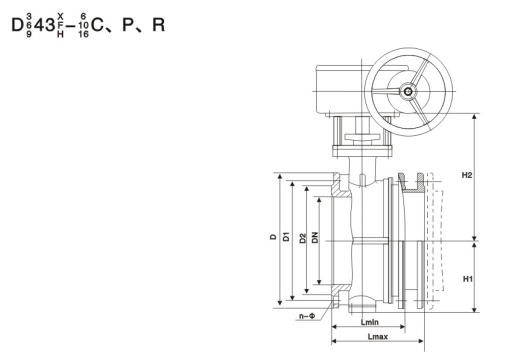

公稱通徑DN | 1.0MPa | |||||||
D | D1 | D2 | Lmax | Lmin | H1 | H2 | n-Φd | |
100 | 220 | 180 | 158 | 216 | 174 | 110 | 170 | 8-18 |
125 | 250 | 210 | 184 | 232 | 176 | 123 | 182 | 8-18 |
150 | 285 | 240 | 212 | 239 | 194 | 140 | 210 | 8-22 |
200 | 340 | 295 | 268 | 264 | 214 | 170 | 238 | 8-22 |
250 | 395 | 350 | 320 | 296 | 235 | 195 | 270 | 12-22 |
300 | 445 | 400 | 370 | 300 | 250 | 222 | 300 | 12-22 |
350 | 505 | 460 | 4330 | 320 | 270 | 252 | 330 | 16-22 |
400 | 565 | 515 | 482 | 332 | 282 | 285 | 368 | 16-26 |
450 | 615 | 565 | 532 | 355 | 305 | 310 | 402 | 20-26 |
500 | 670 | 620 | 585 | 365 | 315 | 337 | 438 | 20-26 |
600 | 780 | 725 | 685 | 420 | 370 | 393 | 490 | 20-30 |
700 | 895 | 840 | 800 | 446 | 396 | 450 | 558 | 24-30 |
800 | 1015 | 950 | 905 | 476 | 426 | 515 | 625 | 24-33 |
900 | 1115 | 1050 | 1005 | 506 | 456 | 560 | 685 | 28-33 |
1000 | 1230 | 1160 | 1110 | 516 | 466 | 610 | 750 | 28-36 |
1200 | 1455 | 1380 | 1330 | 560 | 510 | 725 | 880 | 32-39 |
1400 | 1675 | 1590 | 1530 | 590 | 540 | 840 | 987 | 36-42 |
1600 | 1915 | 1820 | 1750 | 630 | 585 | 960 | 1158 | 40-48 |
1800 | 2115 | 2020 | 1950 | 680 | 630 | 1060 | 1258 | 44-48 |
2000 | 2325 | 2230 | 2150 | 730 | 680 | 1165 | 1365 | 48-48 |
