法蘭尺寸

JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質

公稱壓力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

試驗壓力

強度試驗

1.5

2.4

3.75

6.0

9.60

密封試驗

1.1

1.76

2.75

4.4

7.04

低壓氣密試驗

0.5～0.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

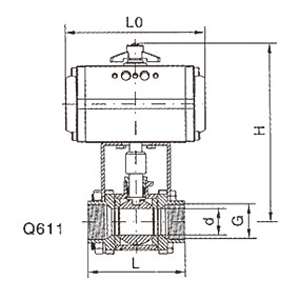

三段式

對焊式

承插焊式

G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1～14.3

9.5

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55～17.8

9.5

15

1/2

67

15

67

15.8

24

67

15

21.7～21.95

9.5

20

3/4

82

20

82

20

28

82

20

27.05～27.3

11.1

25

1

91

25

91

25

34

91

25

33.8～34.05

12.7

32

11/4

108

32

108

32

41

108

32

42.55～42.8

14.3

40

11/2

129

38

129

38

49

129

38

48.65～48.9

15.89

50

2

148

50

148

50

62

148

50

61.1～61.35

17.4

65

2

186

64

193

64

78

/

/

/

/

80

3

206

78

222

78

94

/

/

/

/

100

4

240

98

273

98

124

/

/

/

/
