氣動衛生級蝶閥
氣動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 蝶閥 > 氣動蝶閥
氣動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。
產品型號：WD621X、WD676X、WD681X、WD661X
公稱通徑：DN20-DN150
公稱壓力：0.6MPa-1.6MPa
適用介質：水
適用溫度：0℃-80℃
閥體材質：不銹鋼
連接方式：外螺紋連接、對焊連接、卡箍連接、三片式焊接連接
閥座材料：橡膠、氟橡膠
作用方式：雙作用、單作用(彈簧復位)
控制方式：開關型、調節型
附件選擇：電磁閥、定位器、限位開關、氣源處理三聯件
設計依據 | GB標準 |
設計標準 | GB/T12238-1989 |
試驗和檢驗 | JB/T9002 |
名稱 | 材質 |
| 螺栓 | 不銹鋼304 |
| 左閥體 | 不銹鋼304、304L、316、316L |
| 閥座 | 食品級橡膠 |
| 蝶板 | 不銹鋼304、304L、316、316L |
| 右閥體 | 不銹鋼304、304L、316、316L |
| 螺母 | 不銹鋼304 |
| 螺母 | 不銹鋼304 |
| 鍵 | 不銹鋼304 |
| 螺栓 | 不銹鋼304 |
| 連接支架 | 不銹鋼304 |
| 螺栓 | 不銹鋼304 |
| 連接套 | 不銹鋼304 |
| 氣動裝置 | AT系列氣動執行器 |
| 位置指示器 | 塑料 |

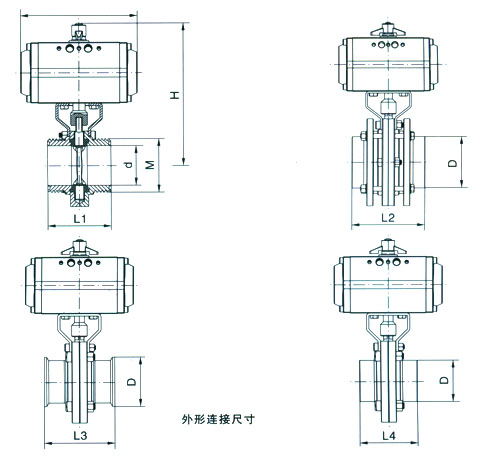

| 規格 | WD621X | WD676X | WD681X | WD661X | L0 | H | ||||||||
| ISO | L1 | D | M | L2 | D | d | L3 | D | d | L4 | D | d | ||
| 20 | - | - | - | 100 | 78 | 19.05 | 66 | 78 | 50.5 | 66 | 78 | 19.05 | 141 | 157 |
| 25 | 66 | 78 | 40×1/6 | 100 | 78 | 25.5 | 66 | 78 | 50.5 | 66 | 78 | 25.4 | 141 | 157 |
| 32 | 66 | 78 | 48×1/6 | 100 | 78 | 31.8 | 66 | 78 | 50.5 | 66 | 78 | 31.8 | 141 | 157 |
| 38 | 70 | 86 | 60×1/6 | 100 | 86 | 38.1 | 70 | 86 | 50.58 | 70 | 86 | 38.1 | 141 | 157 |
| 51 | 76 | 102 | 70×1/6 | 104 | 102 | 50.8 | 76 | 102 | 64 | 76 | 102 | 50.8 | 141 | 171 |
| 63 | 80 | 115 | 85×1/6 | 112 | 115 | 63.5 | 80 | 115 | 77.5 | 80 | 115 | 63.5 | 141 | 169 |
| 76 | 84 | 128 | 98×1/6 | 112 | 128 | 76.1 | 84 | 128 | 91 | 84 | 128 | 76.1 | 159 | 194 |
| 89 | - | - | - | 120 | 139 | 88.9 | 90 | 139 | 106 | 90 | 139 | 88.9 | 159 | 200 |
| 102 | 104 | 159 | 132×1/6 | 128 | 155 | 101.6 | 102 | 155 | 119 | 102 | 155 | 101.6 | 211 | 220 |
| 108 | - | - | - | 128 | 159 | 108 | 108 | 159 | 119 | 108 | 159 | 108 | 211 | 223 |
