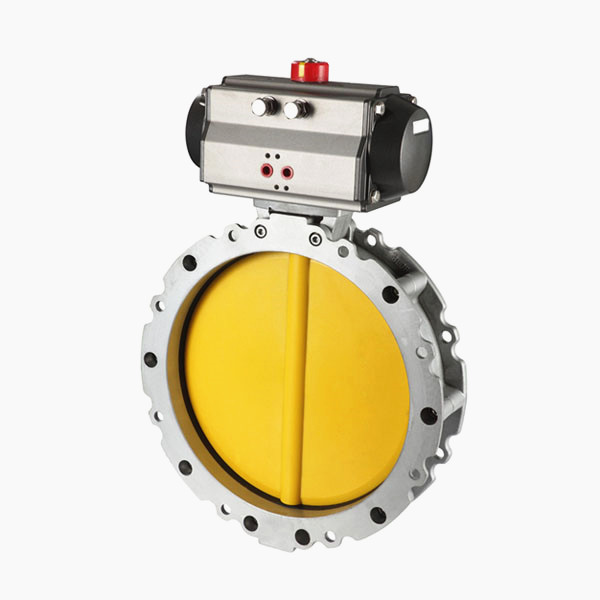

•  氣動粉塵蝶閥 產品說明

通徑規格：DN50～DN500

結構形式：垂直板式

閥體材料：壓鑄鋁合金

公稱壓力：PN6、PN10、PN16

適用溫度：-15℃～100℃

應用范圍：水泥、粉塵、粉末等粉體及顆粒狀物料

• 氣動粉塵蝶閥 主要零件材料

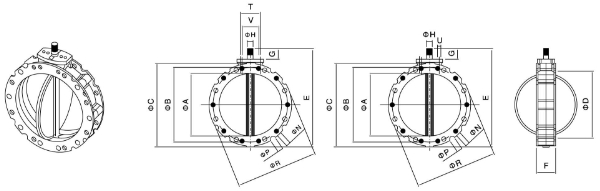

• 氣動粉塵蝶閥 結構圖及外形尺寸

1. 氣動粉塵蝶閥 單法蘭



   型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
   BL1F100	95	180	220	105	250	115	35	22×19	14×4	20×4	220	40	80	M12	50	M10	4
   BL1F150	150	200	228	163	290	115	35	22×19	14×4	20×4	228	40	80	M12	50	M10	5
   BL1F200	200	250	278	213	340	115	35	22×19	14×4	20×4	278	40	80	M12	50	M10	6.5
   BL1F250	250	300	328	263	390	115	35	22×19	14×8	20×8	328	40	80	M12	50	M10	7.5
   BL1F300	300	350	378	313	440	115	35	22×19	14×8	20×16	378	40	80	M12	50	M10	9
   BL1F350	350	400	440	363	530	123	50	28×25	14×8	20×8	440	40	80	M12	50	M10	16
   BL1F400	400	470	530	413	580	123	50	28×25	14×8	20×16	530	40	80	M12	50	M10	20.5




2. 氣動粉塵蝶閥 雙法蘭
