蝶閥

D41J軟密封法蘭蝶閥

D41J軟密封法蘭蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。

在線訂購

產品詳情

D41J軟密封法蘭蝶閥用途及特點

軟密封法蘭蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：
1、設計新額、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

D41J軟密封法蘭蝶閥設計、制造標準

設計標準:GB/T12238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

D41J軟密封法蘭蝶閥主要技術參數

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力 Ps(MPa)	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

D41J軟密封法蘭蝶閥主要零件的材質

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

D41J軟密封法蘭蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁睛檬膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X	J	YBX	F	GX	FJ
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

X 6

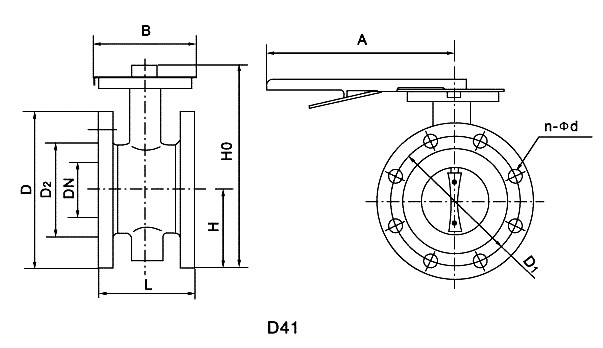

D41 - 10Z.Q.C.P.R系列主要連接及外形尺寸

J 16

公稱通徑DN		結構長度	外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑DN		結構長度	外形尺寸（參考值）				0.6MPa				1.0MPa				1.6MPa
毫米mm	英寸inch	L	H	H0	A	B	D	D1	D2	n-Φd	D	D1	D2	n-Φd	D	D1	D2	n-Φd
50	2	108	82.5	238	270	65	140	110	88	4-Φ14	165	125	99	4-Φ18	165	125	99	4-Φ18
65	21/2	112	92.5	258	270	65	160	130	108	4-Φ14	185	145	118	4-Φ18	185	145	118	4-Φ18
80	3	114	100	278	270	65	190	150	124	4-Φ18	200	160	132	8-Φ18	200	160	132	8-Φ18
100	4	127	110	293	270	65	210	170	144	4-Φ18	220	180	156	8-Φ18	220	180	156	8-Φ18
125	5	140	125	309	310	65	240	200	174	8-Φ18	250	210	184	8-Φ18	250	210	184	8-Φ18
150	6	140	142.5	336	310	65	265	225	199	8-Φ18	285	240	211	8-Φ22	285	240	211	8-Φ22

X 6

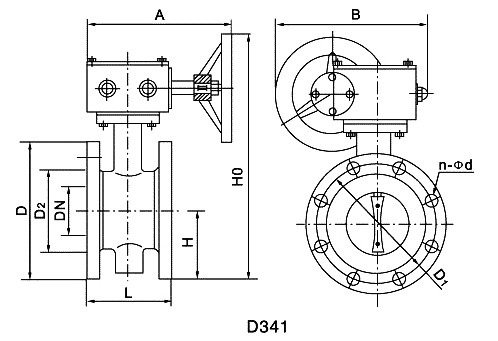

D341 - 10Z.Q.C.P.R系列主要連接及外形尺寸

J 16

公稱通徑DN		結構長度	外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑DN		結構長度	外形尺寸（參考值）				0.6MPa				1.0MPa				1.6MPa
毫米mm	英寸inch	L	H	H0	A	B	D	D1	D2	n-Φd	D	D1	D2	n-Φd	D	D1	D2	n-Φd
50	2	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/2	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	165	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	178	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	190	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	216	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	222	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	229	343	993	490	645	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	267	413	1131	490	755	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	292	478	1476	660	860	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	318	525	1533	660	975	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	330	585	1655	860	1075	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	410	640	1765	900	1175	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	470	755	1995	900	1405	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	530	910	2310	925	1630	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	600	1030	2595	925	1830	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-55
1800	72	670	1140	2810	980	2045	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-55
2000	80	760	1250	3100	980	2265	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-60
