電動高溫調節閥
電動高溫調節閥

電動高溫調節閥

電動高溫調節閥是由PSL系列和3810L系列電子式執行機構和單座調節閥組成。

在線訂購
產品詳情

  • 電動高溫調節閥 產品說明

電動高溫調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。


  • 電動高溫調節閥 工作原理

1、ZDLP、ZDLM電動高溫調節閥與被調介質直接接觸，由于閥芯運動，改變了閥芯與閥座間的流通面積，即改變了閥的阻力系數，從而改變了流經調節機構介質的流量，達到了對工藝參數的調節。
2、ZDLP、ZDLM電動高溫調節閥是由PSL系列和3810L系列智能型電子式電動執行器通過支架與單座、套筒調節閥連接在一起所 組成。當輸入端無信號時，執行器穩定在預選的零位，調節閥處于全開或全閉的位置，執行器的輸出軸通過開合螺 母與調節閥的閥桿相連。當輸入端有信號時輸出軸即通過輸入信號按一定比例處在一定的位置，調節閥即處于所需開度，從而達到了調節和控制的目的。電動高溫調節閥分為電開式和電閉式兩種。通過選擇電子式電動執行器的正、反 作用開關來實現電開式和電閉式調節。


  • 電動高溫調節閥 閥體

形 式

直通單座鑄造球型閥

公稱通徑

25、32、40、50、65、80、100、1 25、150、200mm

公稱壓力

PN16、40、64bar

法蘭標準

JB/T79.1-94、79.2-94等

材 料

鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等

上 閥 蓋

標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃

閥蓋形式

螺栓壓緊式

填 料

V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料


  • 電動高溫調節閥 閥內組件

閥芯型式

單座柱塞型閥芯

流量特性

等百分比特性和線性特性

材 料

不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。


  • 電動高溫調節閥 執行機構

型 式

381 LSA-08

381 LSA-20

381 LSB-30

381 LSB-50

381 LSC-65

381 LSC-99

381 LSC-160

活塞直徑

381 LXA-08

381 LXA-20

381 LXB-30

381 LXB-50

381 LXC-65

381 LXC-99

381 LXC一160

輸出力推(N)

800

2000

3000

5000

6500

10000

16000

最大行程L(mm)

30

60

100

工作速度( mm/s)

4.2

2.1

3.5

1.7

2.8

2.0

1.0

主要技術參數

電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC

防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄

環境溫度：-25 +70℃ 環境濕度：≤95%


  • 電動高溫調節閥 性能

流量特性

直線、等百分比、快開

可調范圍

50:1 (CV<6.3 30:1)

額定CV值

等百分比CV1.6~630 ，直線CV1.8~690

允許泄漏量

硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213

性能指標


氣動

電動

基本誤差%

±1.5

±1.0

回差%

≤1.5

≤1.0

死區%

≤0.6

≤1.0

始終點偏差%

±2.5

±2.5

額定行程偏差%

≤2.5

≤2.5


  • 電動高溫調節閥 額定流量系數Kv、額定行程、允許壓差

閥座直徑

10

12

15

20

25

32

40

50

65

80

100

125

150

200

額定流量系數Cv

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

直線

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

公稱通徑

行程

可選流量系數Cv（★標準型 ●推薦 ○定制）

DN20

16mm

●

●

●

★











DN25

●

●

●

●

★










DN32

25 mm

○

○

○

○

○

★









DN40


○

○

○

○

●

★








DN50



○

○

○

●

●

★







DN65

40mm






○

○

○

★






DN80






○

○

○

●

★





DN100






○

○

○

●

●

★




DN125

60mm









○

○

○

★



DN150










○

○

●

★


DN200










○

○

●

●

★

電動執行機構

金屬密封最大允許壓差（MPa）

型號

推力（N）

3810L-08

800

6.4

5.5

3.5

2.38











3810L-20

2000

6.4

6.4

6.4

4.77

3.05

1.86

1.19

0.76







3810L-30

3000






2.79

1.79

1.14







3810L-50

5000






4.66

2.98

1.91

1.13

0.6

0.47




3810L-65

6500









1.35

0.8

0.57

0.39

0.26

0.16

3810L-99

10000












0.61

0.42

0.20

3810L-160

16000












0.97

0.67

0.35

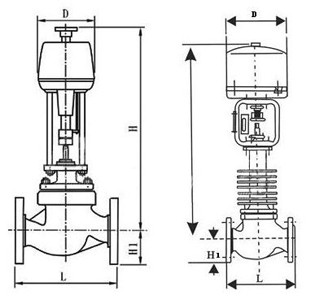

  • 電動高溫調節閥 外形尺寸及重量 單位：mm


公稱通徑（DN）

20

25

32

40

50

65

80

100

125

150

200

250

300

結構長度
（L）

PN16/25

185

200

205

222

250

276

298

350

410

451

600

670

735

PN40

190

205

210

230

255

285

310

355

425

460

615

685

750

PN64、100

200

210

220

251

286

311

337

394

440

475

630

700

765

常溫型
（H）

PN16/25

699

711

728

728

731

827

839

857

895

1140

1160

1305

1512

PN40

679

721

738

738

741

837

849

867

905

1150

1180

1335

1565

PN64/100

682

733

750

750

753

849

861

879

917

1180

1240

1385

1605

高溫型
（H）

PN16/25

849

861

893

893

901

975

1024

1067

1250

1400

1420

1513

1670

PN40

859

871

903

903

911

985

1034

1077

1260

1415

1440

1545

1690

PN64/100

875

885

915

915

923

997

1055

1095

1280

1450

1465

1575

1720

H1

PN16/25

53

58

68

73

80

90

98

108

123

140

168

203

230

PN40

53

58

68

73

80

90

98

115

135

150

188

223

255

PN64/100

63

68

75

83

88

100

105

125

148

170

203

235

265
