Q642F電動Y型三通球閥

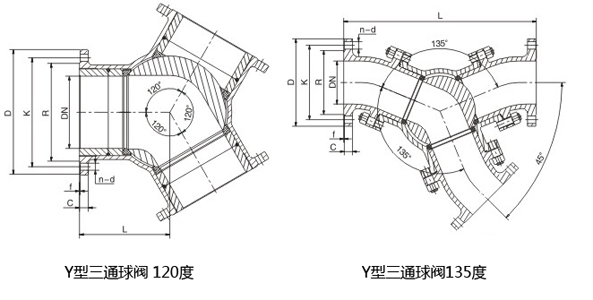

Q642F電動Y型三通球閥采用Y型流道形式，閥座為三面閥座，有相互成120°、135°二種閥體結構形式。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
閥門型號：Q642F，Q642H
通徑規格：DN50～DN250mm
結構形式：Y型三通
閥體材料：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64
適用溫度：-40℃～450℃
應用范圍：石油、化工、發電、造紙、天然氣
電動執行器技術參數 | Y型電動三通球閥閥體參數 | ||
電源 | AC110、AC220、AC380V/DC24、DC220V | 公稱通徑 | DN50～250mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6-10MPa |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | WCB/304/316/316L不銹鋼 |
動作時間 | 15秒/30秒/60秒 | 球體材質 | WCB/304/316/316L不銹鋼 |
環境溫度 | -30°～60° | 閥座密封 | PTFE、PPL、合金鋼、硬質合金 |
手動操作 | 附帶手柄操作 | 溫度 | PTFE≤180℃、PPL≤350℃ |
限位 | 電氣、機械二重限位 | 結構型式 | 法蘭 |
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、石油、酸類、粘性流體、漿料介質等 |
輸入信號 | 4-20mA/0-10VDC(智能調節型) | 特點 | 結構緊湊、體積小、安裝簡單快速 |
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
DN | L | D | K | R | C | f | n-d |
50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |
