D973H防爆電動三偏心對夾蝶閥
D973H防爆電動三偏心對夾蝶閥采用彈性密封圈和三偏心多層次金屬硬密封結構。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：D973H
通徑規格：DN50～DN1200
結構形式：對夾式三偏心硬密封
閥體材料：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：燃氣、水、氣體、油品及腐蝕性介質
公稱通徑DN(mm) | DN50～1200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.5～0.7 | ||||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
公稱通徑DN(mm) | 50~1200 |
允許壓差(MPa) | ≤ 公稱壓力 |
動作范圍 | 0～90° |
泄露量 | 按GB/T4213-92，為Kv值的10-4 |
基本誤差 | ±2.5% |
回差 | ±2.5% |
死區 | 1% (可調) |
可調范圍 | 50:1 |
配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
控制方式 | 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
下軸套 | 銅合金、304、316 |
閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
固定銷 | 25、35、45 |
上、下閥軸 | 2Cr13、304、316、316L |
上軸套 | 銅合金、304、316 |
填料 | 聚四氟乙烯/柔性石墨 |
填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |

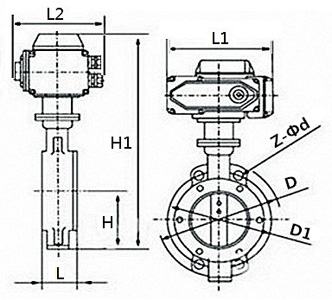

公稱通經(DN) | 主要尺寸 | 法蘭尺寸 | |||||||
CHD973H/F | H1 | 1.0MPa | 1.6MPa | 2.5MPa | |||||
L1 | H | K | n-Фd | K | n-Фd | K | n-Фd | ||
50 | 43 | 112 | 530 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 115 | 530 | 145 | 4-18 | 145 | 4-18 | 145 | 8-18 |
80 | 46 | 120 | 565 | 160 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 138 | 600 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 |
125 | 56 | 164 | 640 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 |
150 | 56 | 175 | 705 | 240 | 8-22 | 240 | 8-22 | 250 | 8-26 |
200 | 60 | 200 | 775 | 295 | 8-22 | 295 | 12-22 | 310 | 12-26 |
250 | 68 | 243 | 945 | 350 | 12-22 | 355 | 12-26 | 370 | 12-30 |
300 | 78 | 250 | 1070 | 400 | 12-22 | 410 | 12-26 | 430 | 16-30 |
350 | 78 | 280 | 1140 | 460 | 16-22 | 470 | 12-26 | 490 | 16-33 |
400 | 102 | 305 | 1210 | 515 | 16-26 | 525 | 16-26 | 550 | 16-36 |
450 | 114 | 350 | 1335 | 565 | 20-26 | 585 | 16-30 | 600 | 20-36 |
500 | 127 | 380 | 1415 | 620 | 20-26 | 650 | 20-30 | 660 | 20-36 |
600 | 154 | 445 | 1605 | 725 | 20-30 | 770 | 20-33 | 770 | 20-39 |
700 | 165 | 480 | 1844 | 840 | 24-30 | 840 | 24-36 | 875 | 24-42 |
800 | 190 | 530 | 2040 | 950 | 24-33 | 950 | 24-39 | 990 | 24-48 |
900 | 203 | 580 | 2255 | 1050 | 28-33 | 1050 | 28-39 | 1090 | 28-48 |
1000 | 216 | 650 | 2380 | 1160 | 28-36 | 1170 | 28-42 | 1210 | 28-56 |
1200 | 254 | 760 | 2640 | 1380 | 32-39 | 1390 | 32-48 | 1420 | 32-56 |
