電動蝶閥

D943H防爆電動三偏心法蘭蝶閥

D943H防爆電動三偏心法蘭蝶閥是由蝶閥與防爆電動執行器配套。

在線訂購

產品詳情

D943H防爆電動三偏心法蘭蝶閥產品說明

產品型號：D943H/W

公稱通徑：DN50-DN600

公稱壓力：1.6MPa-4.0MPa

適用溫度：-20℃-425℃

適用介質：水、油、蒸汽等

閥體材質：碳鋼、不銹鋼

連接方式：法蘭連接

D943H防爆電動三偏心法蘭蝶閥電動執行器參數

外殼	鋁合金外殼，防水級別：IP67	電機電源	110/220VAC、380/440VAC、50、60Hz
電機	鼠籠式異步電動機	限位開關	2×開/關,SPDT,250VAC 10A
行程	90°-270°±10°	失效保護/操作溫度	內置熱保護,開120℃±5℃/關97℃±15℃
指示器	連續的位置指示	手動操作	機械手柄
機械限位	2個外部調整螺栓	干燥器	7-10W(110/220VAC)防冷凝
環境溫度	-20℃-70℃	潤滑	鋁基潤滑脂(EP型)

D943H防爆電動三偏心法蘭蝶閥主要零件材質

底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷	25、35、45
上、下閥軸	2Cr13、304、316、316L
上軸套	銅合金、304、316
填料	聚四氟乙烯/柔性石墨
填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

D943H防爆電動三偏心法蘭蝶閥性能參數

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

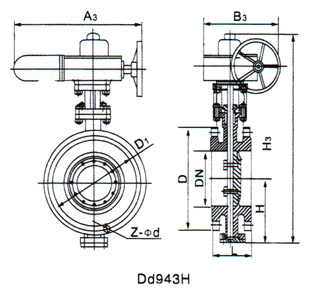

D943H防爆電動三偏心法蘭蝶閥外形尺寸

D943H防爆電動三偏心法蘭蝶閥(圖1)

公稱通經(DN)	主要尺寸				法蘭尺寸
	L	L1	H	H1	1.0MPa			1.6MPa			2.5MPa
	L	L1	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
