H61N鍛鋼焊接止回閥
H61N鍛鋼焊接止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
公稱通徑：DN6-DN65(1/4"~2-1/2")
公稱壓力：1.6Mpa-42Mpa(150LB-2500LB)
適用溫度：-29℃~550℃
適用介質：水、油品、蒸汽、硝酸、醋酸等
閥體材質：鍛鋼、鍛不銹鋼
連接方式：焊接、承插焊
設計制造標準 | JB/T 7746、API602 |
結構長度標準 | GB/T 12221-2005 |
連接法蘭標準 | GB/T 9113 |
承插焊標準 | JB/T 1751、ASME B16.11 |
壓力溫度等級 | GB/T 12224-2005 |
試驗檢驗標準 | GB/T 13927-2008 |
名 稱 | 美標碳鋼 | 美標合金鋼 | 美標不銹鋼鋼 | |
| 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
立升式閥瓣 | A276 410 | A276 304 | A276 F304(L) | A276 F316(L) |
墊片 | Corrugated SS+graphite | SS+PTFE | ||
閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 螺栓 | A193 B7 | A193 B16 | A193 B8M | A193 B8M |
球 | A182 F304 | A182 F304 | A182 F304 | A182 F304 |
適用介質 | (水、油、氣等) | (酸類) | ||
適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | |

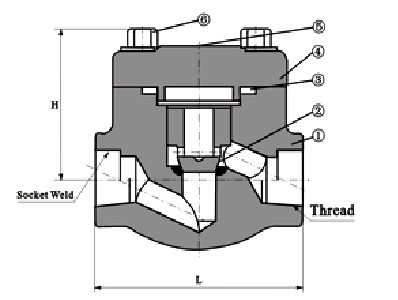

英制 | 公制 | ANSI | JIS | L | H |
1/2" | 15 | 21.8 | 22.2 | 79 | 61 |
3/4" | 20 | 27.1 | 27.7 | 92 | 65 |
1" | 25 | 33.8 | 34.5 | 111 | 79 |
1-1/4" | 32 | 42.6 | 43.2 | 120 | 95 |
1-1/2" | 40 | 48.7 | 49.1 | 152 | 103 |
2" | 50 | 61.1 | 61.1 | 172 | 118 |
