Q41F電動法蘭球閥
Q41F電動法蘭球閥是由兩片式法蘭球閥和電動執(zhí)行機構組成。
與時俱進，誠贏客戶
控制閥門、自動化設計、優(yōu)質方案
全國服務熱線15370222117
電動法蘭球閥是一種轉角90°的旋轉類球閥，閥體通道和連接管徑相等并成一直徑，介質可以毫無損失的流過。電動法蘭球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽等介質外，還適合控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等領域。
公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系數Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4、10.0MPa | |||||||||||||
泄漏量 | 軟密封：零泄漏；硬密封：≤額定流量的10-5 | |||||||||||||
閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
閥芯形式 | "O"型球形閥芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 | |||||||||||||
連接形式 | 法蘭、焊接、螺紋 | |||||||||||||
流量特性 | 快開特性 | |||||||||||||
可調范圍 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本誤差 | ±1% | |||||||||||||
死區(qū) | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
適用溫度 | 密封面 | |||||||||||||
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ | ||||||||||||||
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
試驗標準 | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5～0.7 | |||||||||

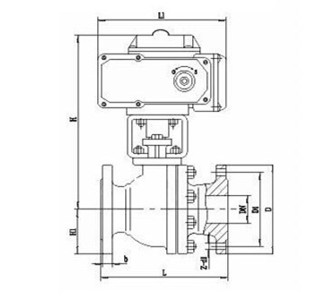

公稱直徑 | 連接尺寸 | |||||||
L | D | D2 | D1 | B | H | L1 | Z-d | |
15 | 130 | 95 | 65 | 45 | 14 | 176 | 161 | 4-14 |
20 | 140 | 105 | 75 | 55 | 14 | 180 | 161 | 4-14 |
25 | 150 | 115 | 85 | 65 | 14 | 182 | 161 | 4-14 |
32 | 165 | 135 | 100 | 78 | 16 | 188 | 161 | 4-14 |
40 | 180 | 145 | 110 | 85 | 16 | 198 | 161 | 4-18 |
50 | 200 | 160 | 125 | 100 | 16 | 198 | 161 | 4-18 |
65 | 200 | 180 | 145 | 120 | 18 | 222 | 188 | 4-18 |
80 | 250 | 195 | 160 | 135 | 20 | 237 | 188 | 8-18 |
100 | 280 | 215 | 180 | 155 | 20 | 281 | 268 | 8-18 |
125 | 320 | 245 | 210 | 185 | 22 | 300 | 268 | 8-18 |
150 | 360 | 280 | 240 | 210 | 24 | 300 | 268 | 8-23 |
200 | 400 | 335 | 295 | 265 | 26 | 368 | 268 | 12-23 |
250 | 533 | 405 | 335 | 320 | 30 | 418 | 268 | 12-25 |
